Les débits : mesure, transmission, visualisation et alarmes
1.Mesure de débits - système T-FLOW
Le T-FLOW est un système de mesure de débit particulièrement robuste qui délivre une pression différentielle moyennée proportionnelle au carré du débit.
Il est composé de 4 éléments de base.
La tête avec sortie des pressions différentielles.

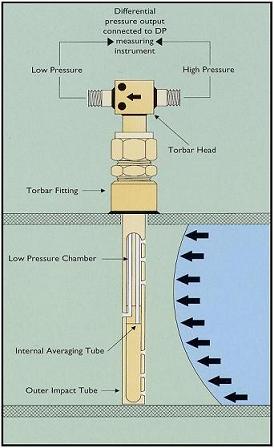

Le tube d’impact extérieur positionné dans la canalisation :
ce tube spécialement profilé est positionné face à la veine fluide et comporte un certain nombre d’orifices qui captent la pression dynamique dans divers segments de la canalisation.
Une chambre intérieure dans laquelle les pressions dynamiques captées à différentes hauteurs délivrent une pression moyenne qui donne un signal haute pression d’une grande stabilité.
Une chambre basse pression dont l’orifice est placé en aval de la veine fluide dans une zone de pression stable.
Caractéristiques

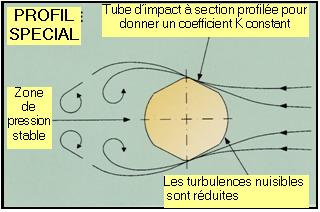

Zone d’impact profilée pour donner une meilleure définition du point de séparation de la veine fluide au passage du débit autour de la sonde. Les turbulences nuisibles sont réduites et une zone de pression stable est créée au niveau de l’orifice basse pression. Il en découle un coefficient de débit K constant avec une grande précision à vitesse élevée et une gamme de mesure de débit de 1 : 10 .
Spécifications
Pour gaz, liquides et vapeurs.
Construction suivant les codes imposés par l’utilisateur.
Convient pour tuyauteries de diamètre 10 mm à 10000 mm.
Pressions jusqu’à 500 bar et températures jusqu’à 600°C .
Précision: 1% du débit réel (vérifié par organismes indépendants).
Répétabilité de la mesure: 0,1% .
Perte de charge très réduite et coût d’installation minime.
APPLICATIONS |
INDUSTRIES |
|
|---|---|---|
| Gaz naturel | Air humide | Pétrole |
| Gaz résiduels | Air comprimé | Chimie |
| Gaz de combustion | Vapeur saturée | Pharmacie |
| Gaz chargés de solvant | Vapeur surchauffée | Distribution d'eau |
| Gaz industriels | Fluides réfrigérants | Distribution de gaz |
| Eau potable | Mesures de débit de gaz | Traitements des gaz |
| Eaux résiduelles | dans les cheminées | Alimentation |
| Eau de mer | Centrales électriques | |
| Eau de rivière | Bâtiment | |
| Conditionnements d'air | ||
Système HOT TAP d'installation "en charge" d'un T-FLOW : ce système permet de monter et de démonter un T-FLOW dans une canalisation sous pression
De nombreuses versions du T-FLOW sont disponibles pour répondre à votre cas d’application.
Grâce à leur flexibilité d’utilisation et à leur robustesse, les T-FLOW sont utilisés dans une large gamme d’industries et dans les applications les plus diverses. Les rapports d’utilisations sont disponibles sur demande.

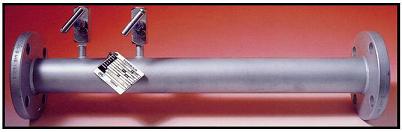

"T-FLOW’’ Pour montage ‘’en ligne’’ DN13 à DN 50. A brides, à extrémités filetées, à bouts à souder.

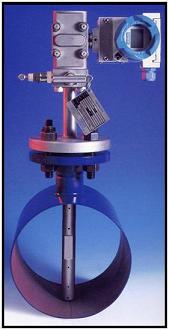

‘’T-FLOW’’ Pour montage ‘par insertion dans la tuyauterie’’. A brides, ou par raccord fileté. Option: montage et démontage ‘’en charge’’ (HOT TAP).

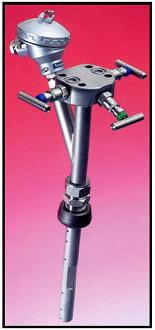

‘’TRIFLOW’’ Cet ensemble comprend un manifold à 3 voies et un transmetteur de pression différentielle connectés à un T-FLOW monté par insertion dans la tuyauterie. Le TRIFLOW peut être fourni avec une sonde RTD éventuellement munie d’un transmetteur.
‘’MASS TRIFLOW’’ Cet ensemble est une extension du système TRIFLOW et comprend un manifold, une sonde de température PT100 et un transmetteur Smart Multivariable connectés au T-FLOW. Ce système calcule le débit massique en tenant compte des fluctuations de pression et de température.
Quelques unes des configurations spéciales disponibles.

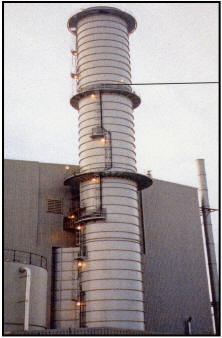

Système SG 3000 pour mesure du débit de gaz dans une cheminée

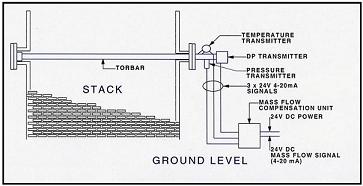

Ce système inséré horizontalement dans la cheminée comprend un système automatique de purge pour le nettoyage du T-FLOW, un transmetteur de pression, un transmetteur de température et est connecté à une armoire de contrôle type SG 3010 avec toute l’instrumentation au niveau d’insertion du T-FLOW ou à une armoire de contrôle type SG 3020 avec transmission au niveau du sol.
Température des gaz maximum 1200°C.
Pression maximum 16 Bar .
Diamètre maximum de la cheminée 10 m.
Système de purge type CS 900. Ce système est utilisé dans le cas de gaz contenant des impuretés pouvant boucher le T-FLOW
2.Visualisation des débits : voyants et regards

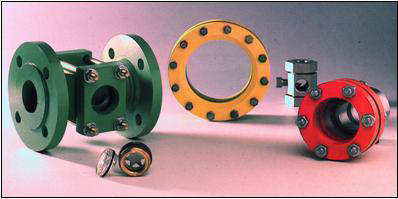

Voyants de circulation
Type taraudé de DN 15 à DN 50.
Type à brides de DN 15 à DN 200.
Type à souder de DN 15 à DN 200.
Accessoires
Palette pour indication du mouvement du fluide.
Regards
Type à visser de DN 15 à DN 50.
Type à souder de DN 15 à DN 200.
Type spécial à souder de forme ovale.
Verrerie
Verre découpé trempé ou verre borosilicate moulé trempé.
3.Alarmes de débit électromécaniques et différentielle thermique
Types à palettes
SERIE 900 Construction acier carbone ou tout inox. - IP 65
Pression maximum : 102 bar .
Température maximum : 427°C.
Raccordement : 2‘’NPT.
En option : à bride 2 1/2’’ à 6’’.
Pour montage sur tuyauteries de 2 1/2’’ à 6’’.
Alarme de débit réglable sur site.
Nombreux mécanismes électriques disponibles.
SERIE 1520 Construction tout inox.
Pression maximum : 345 bar.
Température : -40 à 204°C.
Raccordement : 1 1/2 ‘’NPT .
En option : à bride 2 1/2’’ à 6’’.
Alarme fixe à +/- 0,33 m/sec. suivant densité du liquide contrôlé.
Contact Reed hermétiquement scellé avec contacts Tungsten.
ATEX/SIL/CRN/CSA
Différentielle thermique modèle T21
Gamme de : -70°C à 200°C
